15-dílné výhodné balení LED osvětlení vozu studená bílá / H0 N TT / Schönwitz 50997

Velmi cenově dostupné LED osvětlení interiéru vlakového vagónu v cenově výhodném balení 15 kusů.

Technické specifikace:

• 15 kusů v jedné výrobní dávce pro snadné odebrání.

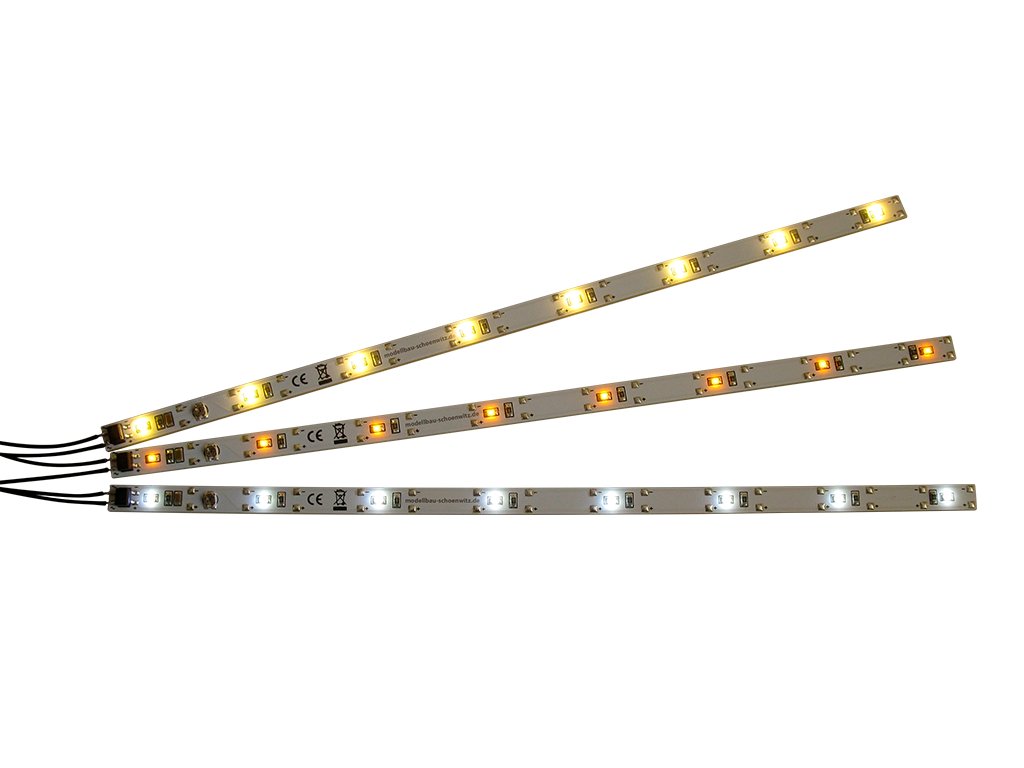

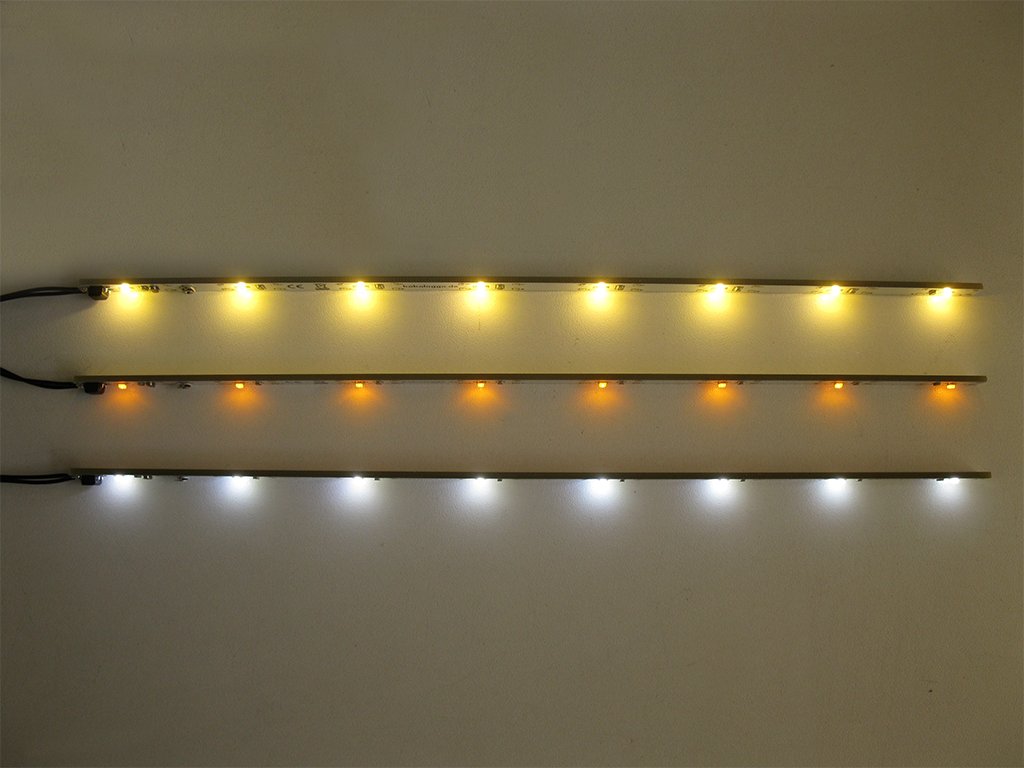

• Barva světla - studená bílá
• Počet LED diod na jednotku - 8 LED diod
• Kompatibilní s digitálními i analogovými formáty
• Rozsah stejnosměrného napětí - 4V až 24V
• Rozsah střídavého napětí - 4V až 16V
• Spotřeba energie - cca 3mA až 115mA
• Otočný knoflík pro nastavení jasu

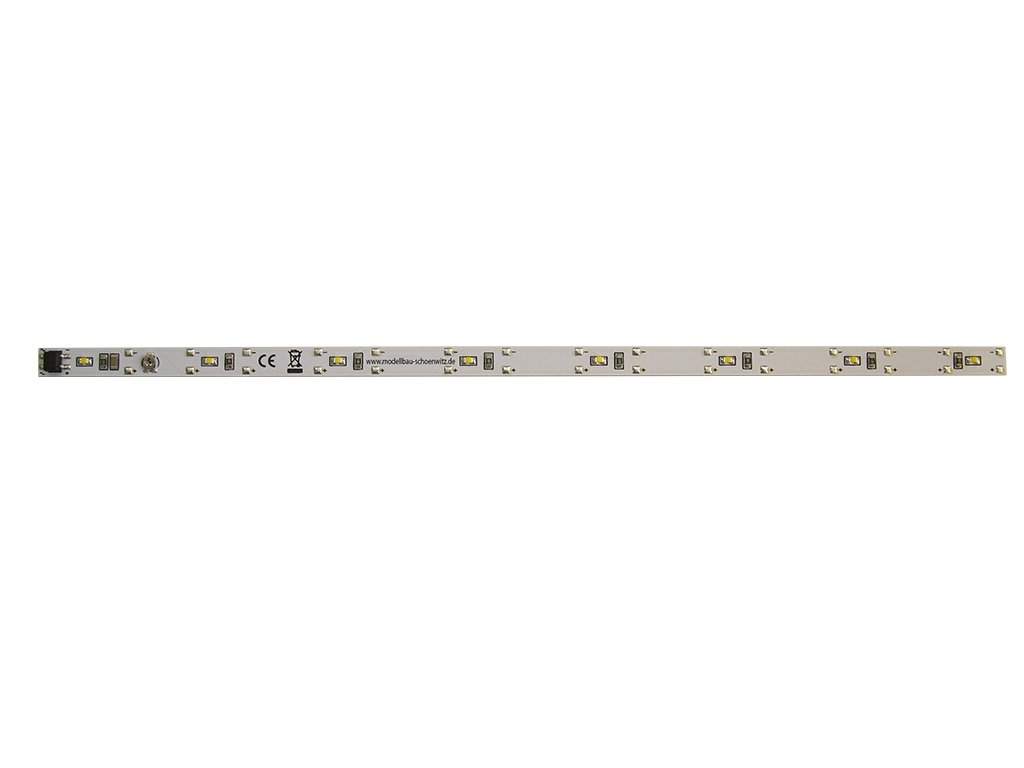

• Délka - 230 mm
• Šířka - 7 mm
• Výška - 3 mm
• Rozteč LED diod - 30 mm
• Ideální pro rozchody kolejí - N / TT / H0
• Možnosti oddělení v 7 oblastech
• Možnost připojení vyrovnávacího kondenzátoru ke svorkám + a -.

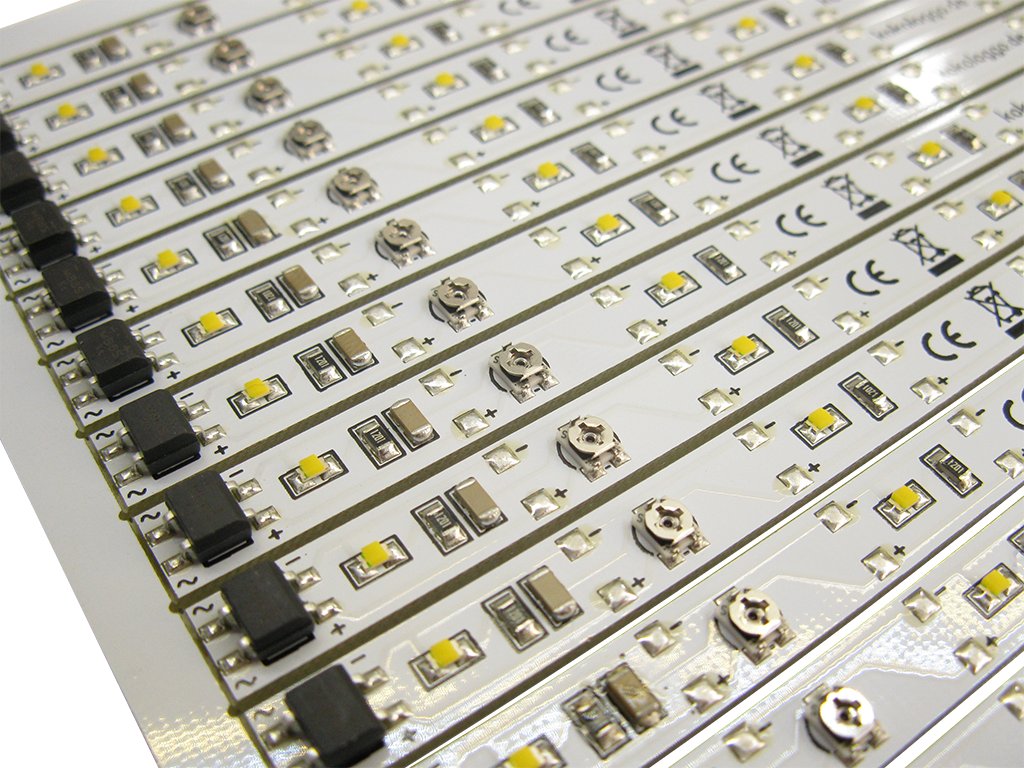

Váš transformátor, kolečkový kontakt, výstup dekodéru nebo proudová vazba je připájena ke vstupu můstkového usměrňovače. Jedná se o velkou černou součástku na začátku osvětlovacího obvodu. Vstup je označen dvěma vlnovkami ~ ~. Polarita zde není důležitá.

Jas upravte malým otočným knoflíkem s hodinářským šroubovákem. Všimněte si dorazu a otáčejte opatrně! Otáčením ve směru hodinových ručiček jas zvyšujete, otáčením proti směru hodinových ručiček jej snižujete.

Kondenzátor lze připojit ke svorkám + a -. Je důležité zvolit jmenovité napětí, které odpovídá vašemu vstupnímu napětí.

Osvětlení vagónu lze odpojit v nepoužívaných sekcích mezi přípojkami (+) a (-) vyrovnávacích kondenzátorů. Zbývající sekce pak lze pomocí přípojek (+) a (-) použít k jiným účelům, například k osvětlení domu.

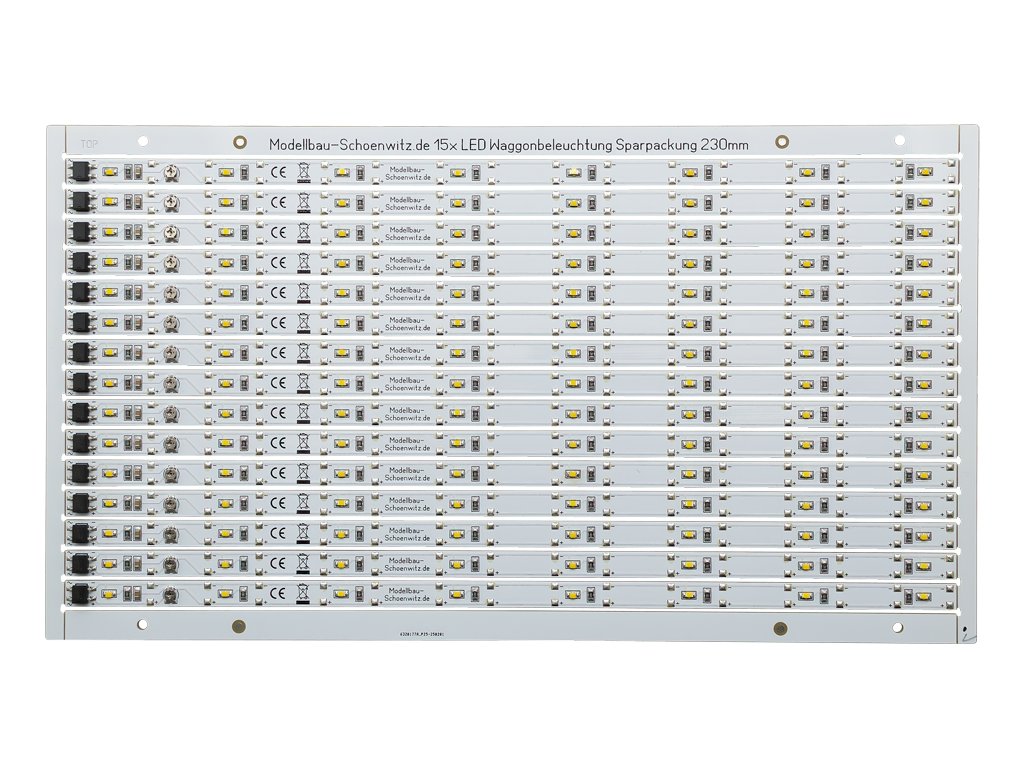

Okraj desky plošných spojů výrobního panelu lze opatrně oddělit od 15 světel vozíku pomocí plochých kleští nebo prsty. Hroty pro tento účel jsou předperforované.
