    Reverzní modul DCC Reverz / STE 023

    Kód: STE_023
    Neohodnoceno

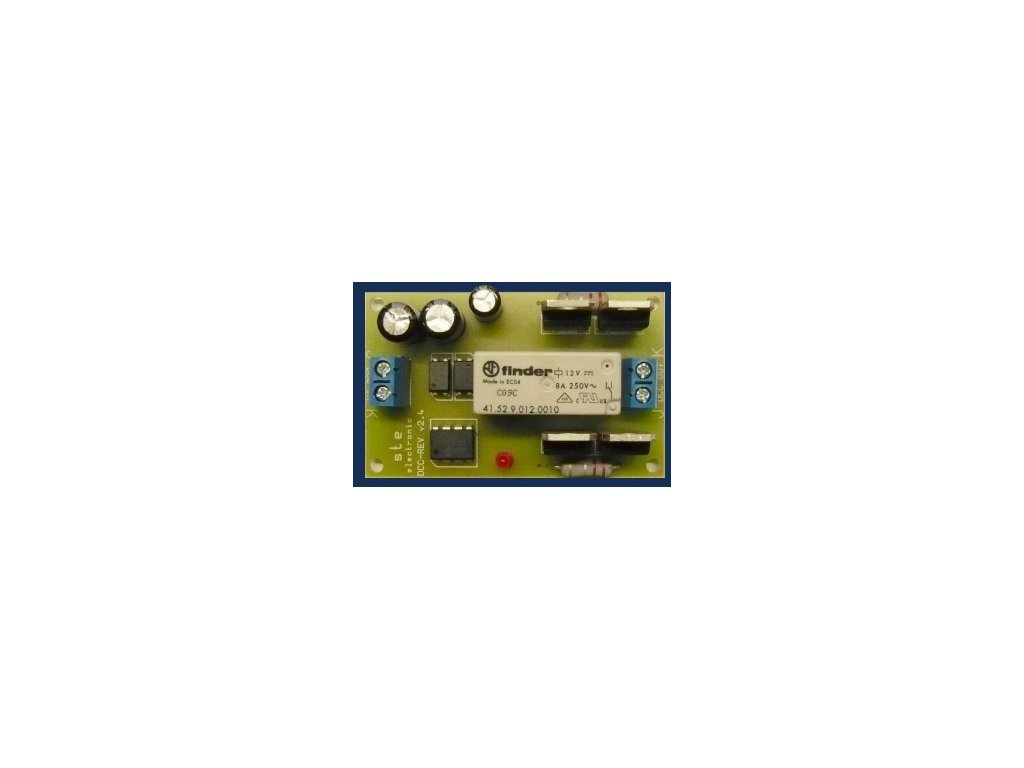

    Reverzní modul DCC Reverz / STE 023
    520 Kč
    Skladem (1 ks)
    Můžeme doručit do:
    12.3.2026

    Základní vlastnosti modulu:

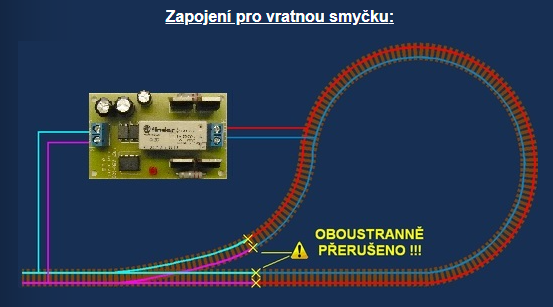

    Modul je určen pro přepínání polarity DCC signálu pro výjezdy točny nebo pro zapojení vratné smyčky.

     Spínané kolejové obvody musí být oboustranně oddělené, je nutno dodržet minimální délku spínaného úseku delší, než nejdelší předpokládaný vlak, pro točnu platí, že nejkratší čas, který je nutný k opětovnému přepnutí musí být cca 0,5 sekundy.

     Modul hlídá zkrat na výstupu, pokud se objeví zkrat (výstupní proud větší, než 3,2A ), modul odepne výstup a za 25 milisekund jej připne zpět s opačnou polaritou. Pokud zkrat zmizí, je reverzováno a lokomotiva může jet dál. Čas 25 milisekund nijak neovlivní jízdu lokomotivy, ani případný zvukový dekodér. Pokud zkrat po přepnutí trvá, modul odepne výstup a rozsvítí se červená LED dioda, signalizující zkrat.

    Po odeznění příčiny zkratu LED dioda zhasne a modul je připraven pro další činnost.

     Zapojení do obvodu točny:

    Pro zapojení do obvodu točny je třeba nastudovat manuál od točny pro správné zapojení.







    Detailní informace

    Dárek zdarma
    Dárek zdarma
    Ke každé objednávce
    Doručení
    Doručíme v nejkratší možné době
    zboží skladem.
    Garance
    Garance doručení
    nepoškozeného zboží
    Přes 3000 výdejních míst
    Doprava nad 4500 Kč zdarma

    Detailní popis produktu

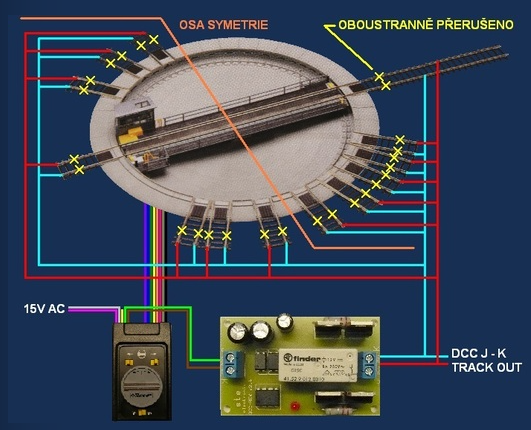

    Pro točnu ROCO je to například takto:

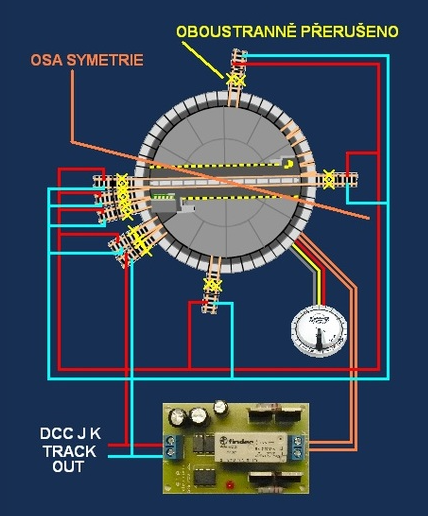

     Zapojení pro točnu Fleischmann:

    Osa symetrie:

    Osu symetrie si zvolíme sami podle orientace výjezdů z točny. Osa symetrie je proto, aby protilehlé výjezdy měly stejnou polaritu DCC signálu. Pokud máme jeden výjezd točny napojen do zbytku kolejiště, je jedno, kde osa bude. Pokud jsou výjezdy spojené s kolejištěm dva a více, musíme tomu osu symetrie přizpůsobit.
    V některých případech nám to nevyjde (pokud napojené výjezdy jsou v obou polovinách točny rozdělené osou), na některý z výjezdů musíme připojit další reverzní modul.
