KOLEJE, Strana 3

Oblouková kolej R2. Poloměr 228,2 mm, úhel oblouku 6°.

Oblouková kolej R3. Poloměr 261,8 mm, úhel oblouku 30°. Pro vytvoření celého kruhu je potřeba 12 kusů.

Oblouková kolej R3a. Poloměr 295,4 mm, úhel oblouku 15°.

Oblouková kolej R3a. Poloměr 295,4 mm, úhel oblouku 30°. Pro vytvoření celého kruhu je potřeba 12 kusů.

Oblouková kolej R4. Poloměr 329 mm, úhel oblouku 15°. Pro vytvoření celého kruhu je potřeba 24 kusů.

Oblouková kolej R5. Poloměr 362,6 mm, úhel oblouku 15°. Pro vytvoření celého kruhu je potřeba 24 kusů.

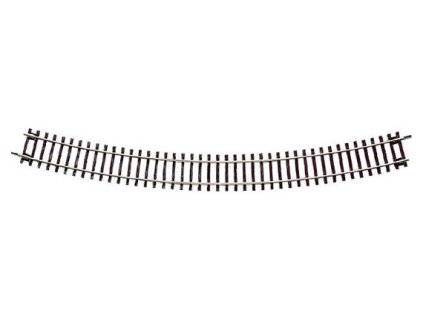

Oblouková kolej R6. Poloměr 480 mm, úhel oblouku 15°. Pro vytvoření celého kruhu je potřeba 24 kusů.

Roco Line oblouková dráha 2,1 mm oblouk R31/4, r 419,6 mm 7,5 stupně.Kolejnicový systém: RocoLine

Oblouková kolej R1 30.Rádius 321 mm (=R1), úhel 30°

Oblouková kolej R1.Rádius 321 mm, úhel 10°.

Oblouková kolej R1. Poloměr 194,6 mm, úhel oblouku 24°.

Oblouková kolej R10 s podložím.Rádius 888 mm, úhel oblouku 15°.Opačný oblouk pro 15° výhybky a přejezdy.

Oblouková kolej R10kolejový systém: RocoLiner = 888 mm/15°, (protioblouk k výhybkám 15°).Poloměr R10 slouží především jako protikřivka k 15° výhybkám.Na celý kruh potřebujete 24...

Roco Line 2,1 mm oblouk R21/4, r 358 mm, 7,5 stupněKolejnicový systém: RocoLine

Oblouková kolej R2 s podložím.Rádius 358 mm, úhel oblouku 30°.K vytvoření celého kruhu je potřeba 12 kusů.

Oblouková kolej 2,1 mm oblouk R2, r 358 mm, 30°.Kolejnicový systém: RocoLine

Oblouková kolej R20 s podložím.Rádius 1962 mm, úhel oblouku 5°.Dva kusy tvoří doplňkovou křivku pro 10° výhybky a přejezdy.

Rádius 1962 mm, úhel oblouku 5°.2 kusy tvoří opačnou křivku k 10° výhybkám/přejezdům.
