K dekodéru můžeme připojit žárovková, nebo LED návěstidla. LED diody se musí zapojit přes ochranné rezistory, jinak dojde ke zničení LED a může následně dojít k destrukci výstupních obvodů dekodéru.K částečné eliminaci tohoto problému jsou výstupy dekodéru opatřeny ochrannými rezistory 100Ω.

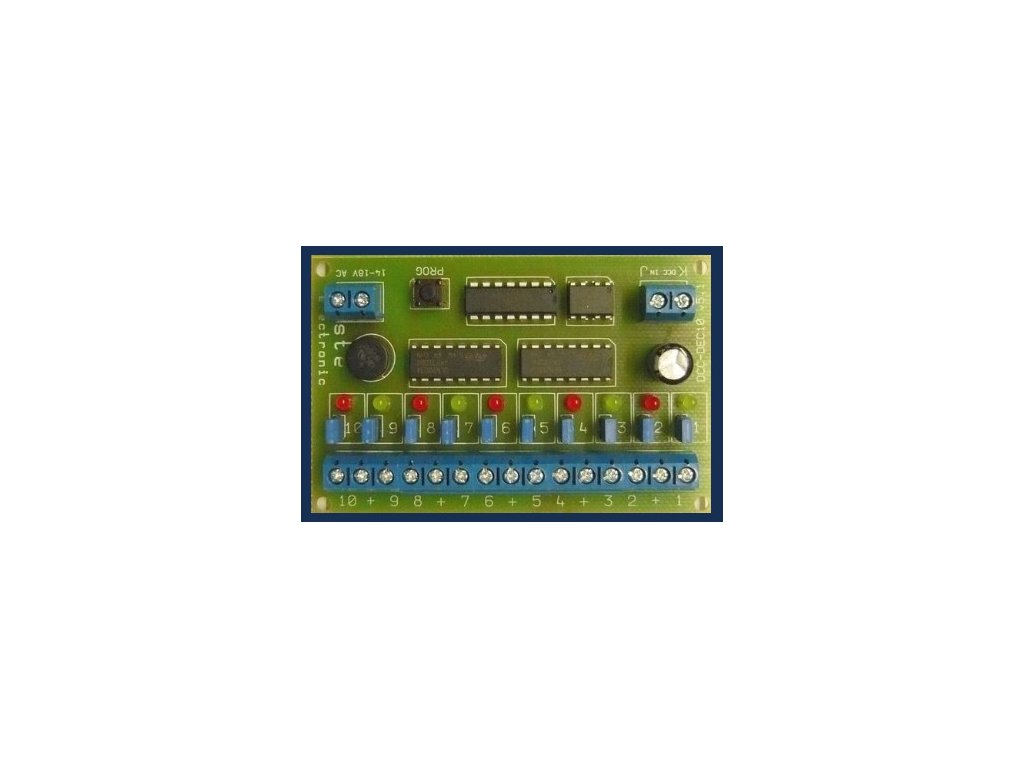

Dekodér má 5 dvojic nezávislých výstupů, kterým můžeme přidělit samostatnou adresu, výstupy jsou opatřeny LED diodami, aby byla možnost, aby byla možnost naprogramovat dekodér i bez připojených návěstidel.
Při hledání závady pod panelem vidíme i na dekodéru stav výstupů.
Výstupy se střídají s dosvitem, který je továrně nastaven a nejde měnit.
Dekodér má integrované výstupní rezistory, pokud vyjmeme propojky AMP, uplatní se výstupní rezistory a nemusíme LED diody vybavovat rezistory. Rezistory mají hodnotu 1kΩ. Pro návěstidla s červenou a zelenou LED diodou jsou odpory se správnou hodnotou, pro návěstidla bílá/modrá je třeba připojit
externí rezistory s hodnotou cca 10kΩ.
Nastavení adresy dekodéru:
Nastavení adresy dekodéru se provádí pomocí programovacího tlačítka na desce dekodéru. Po připojení dekodéru na napájení, dcc signál a po připojení světel stiskněte programovací tlačítko, diody na prvním semaforu začnou blikat na znamení přechodu dekodéru do programovacího režimu.
Na ovladači zadejte adresu a odešlete povel pro přestavení.
Adresa se zapíše do dekodéru. LED přestanou blikat a rozbliká se následující výstup. Takto pokračujeme pro všech pět výstupů. Změnu adresy lze provádět i při zapojení dekodéru v kolejišti, pouze u toho dekodéru, u kterého stiskneme programovací tlačítko se adresa přeprogramuje.
Technické údaje:
Vstupní signál: DCC - NMRA kompatibilní
Vstupní napětí: 14-18V AC (střídavé)
Výstupní napětí: cca 20V DC (stejnosměrných) - společný + pól
Počet výstupů: 10
Proudová zatížitelnost: max 0,5A na jeden výstup
Celková zatížitelnost: max 1A celkem na dekodér
