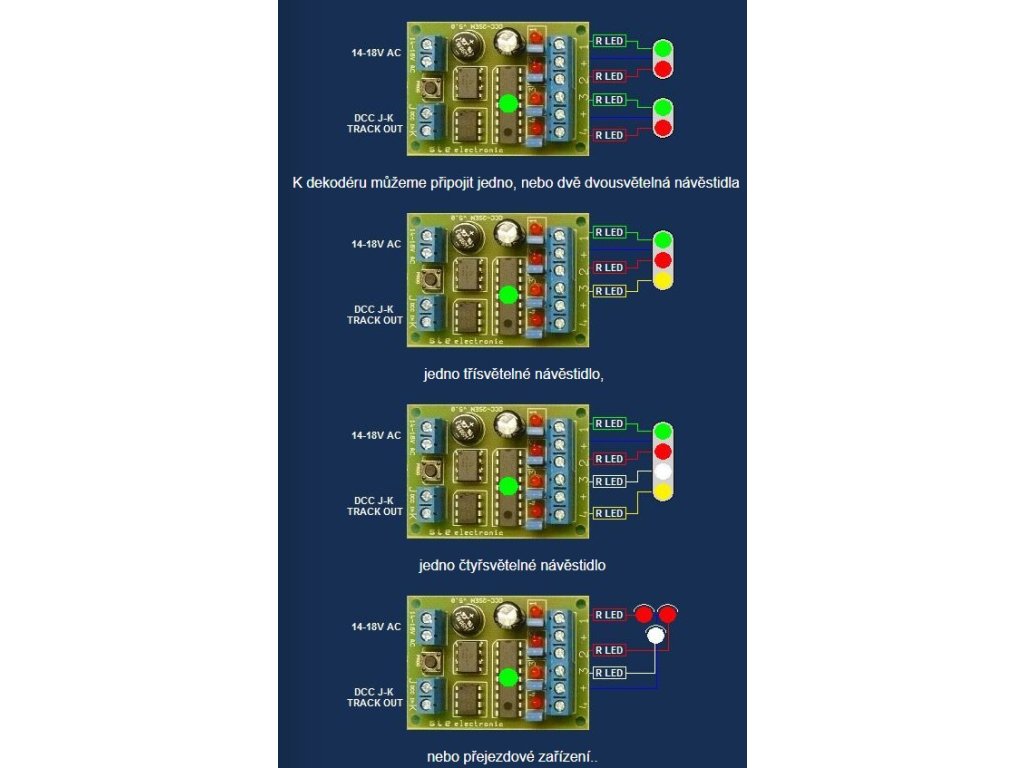

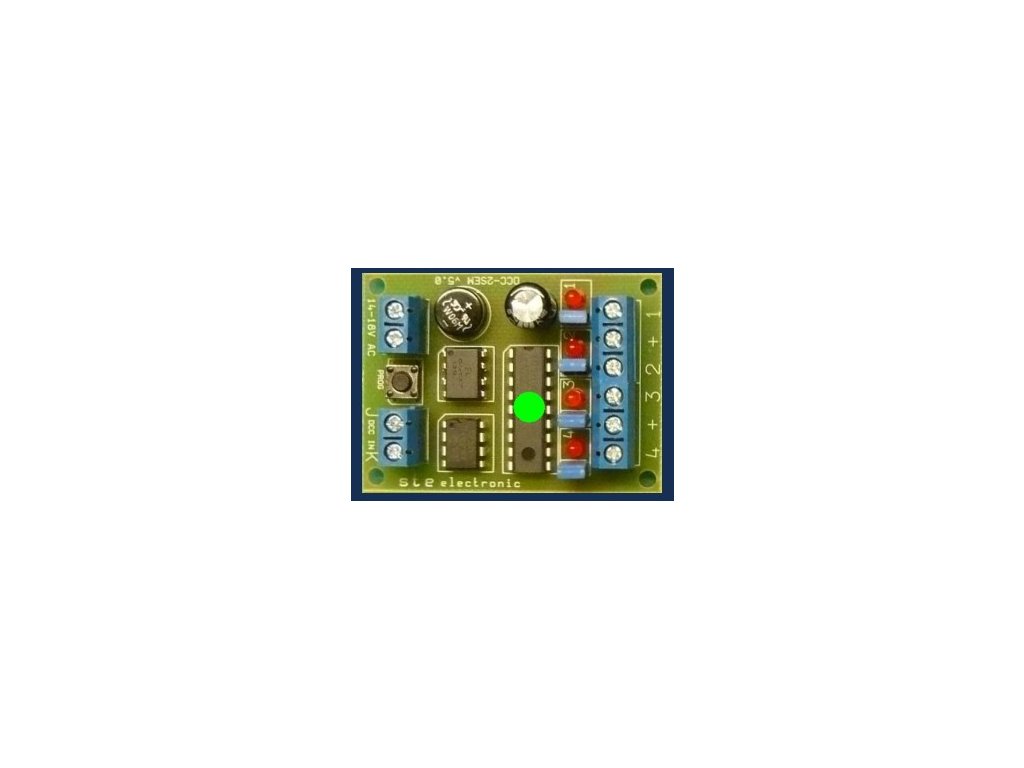

Žárovková návěstidla se zapojují přímo, návěstidla osazené LED diodami se musí zapojit přes ochranné rezistory, jinak dojde ke zničení LED v návěstidle a může následně dojít k destrukci výstupních obvodů dekodéru.K částečné eliminaci tohoto problému jsou výstupy dekodéru opatřeny rezistory 100Ω. Výstupy dekodéru jsou opatřeny červenými LED diodami, aby byla možnost jej naprogramovat i bez připojených výstupů a i pro hledání závady pod panelem vidíme stav výstupů.
Dekodér má integrované výstupní rezistory, pokud vyjmeme propojky AMP, uplatní se výstupní rezistory a nemusíme LED diody vybavovat rezistory. Rezistory mají hodnotu 1kΩ.
Dekodér zabírá až čtyři po sobě jdoucí adresy.
Je jedno, kterou z těchto dvou adres navolíte, dekodér první ze čtveřice přiřadí prvnímu výstupu, druhou druhému, třetí třetímu a čtvrtou čtvrtému.
Základní nastavení adresy dekodéru (CV1a9), se provádí pomocí programovacího tlačítka na desce dekodéru. Po připojení dekodéru na napájení, dcc signál a po připojení návěstidla stiskněte programovací tlačítko, diody na návěstidle se začnou postupně rozsvěcet na znamení přechodu dekodéru do programovacího režimu.
Na ovladači zadejte adresu libovolného ze čtyř výstupů a odešlete povel pro přestavení.
LED na návěstidle přestanou blikat. Změnu adresy lze provádět i při zapojení dekodéru v kolejišti, pouze u toho dekodéru, u kterého stiskneme programovací tlačítko se adresa přeprogramuje.
Příklad:
Po zadání adresy „1" se dekodér nastaví na adresy „1, 2, 3 a 4".
Po zadání adresy „2" se dekodér nastaví na adresy „1, 2, 3 a 4".
Po zadání adresy „5" se dekodér nastaví na adresy „5, 6, 7 a 8".
Po zadání adresy „6" se dekodér nastaví na adresy „5, 6, 7 a 8".

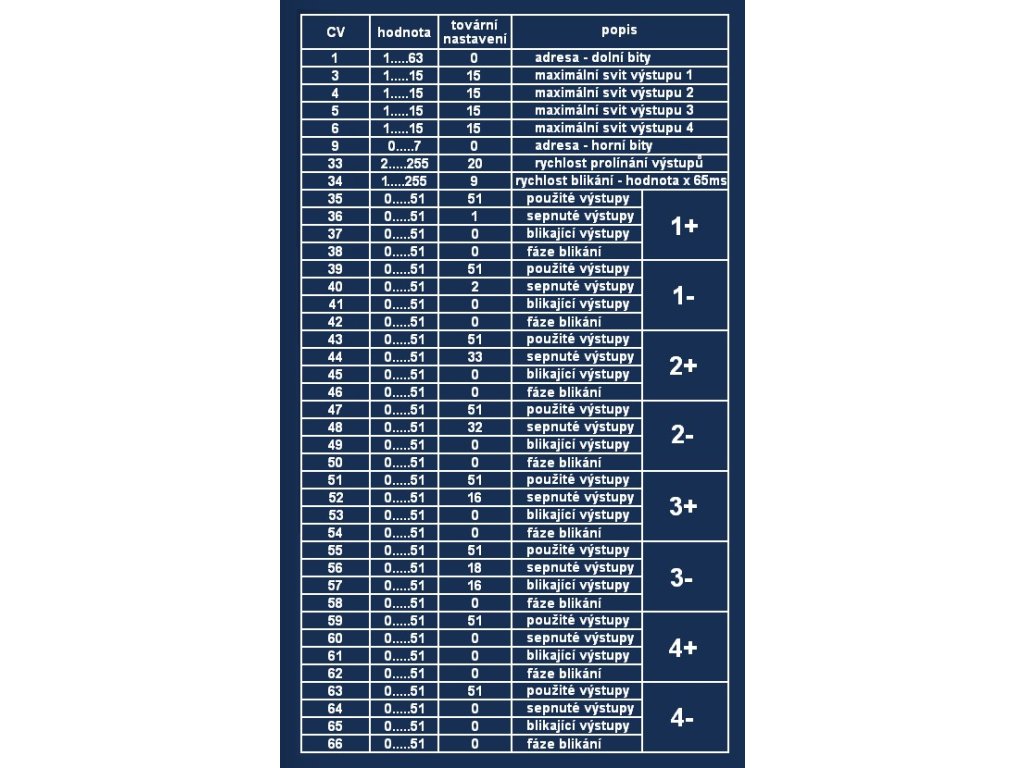

Další nastavení dekodéru:

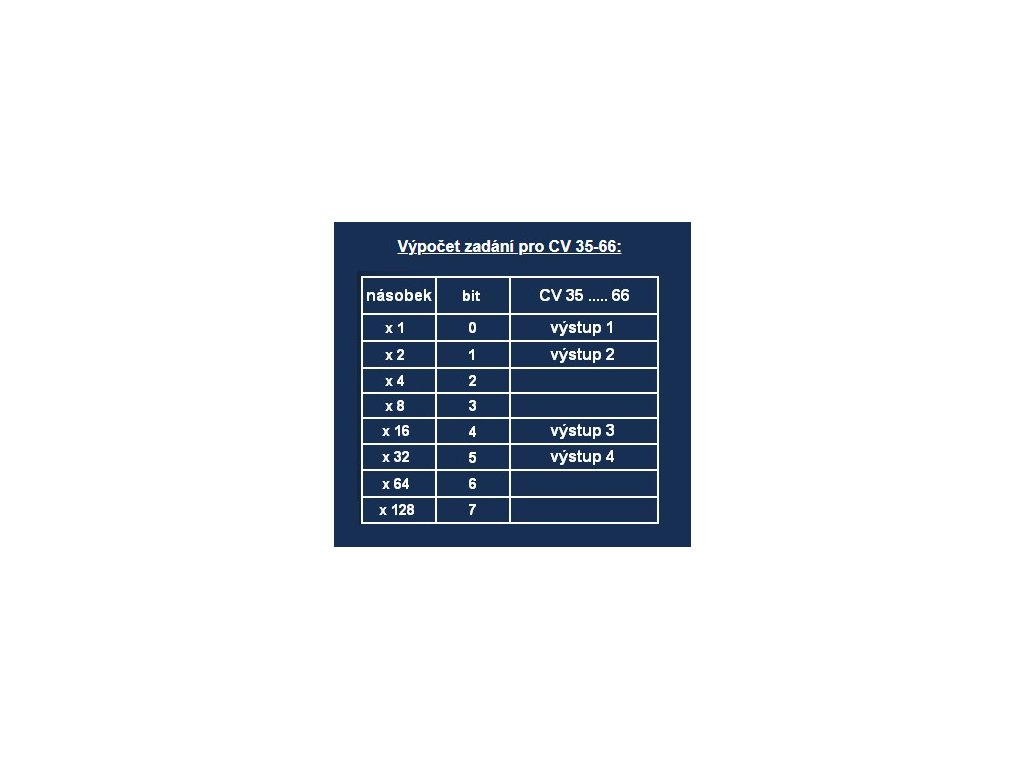

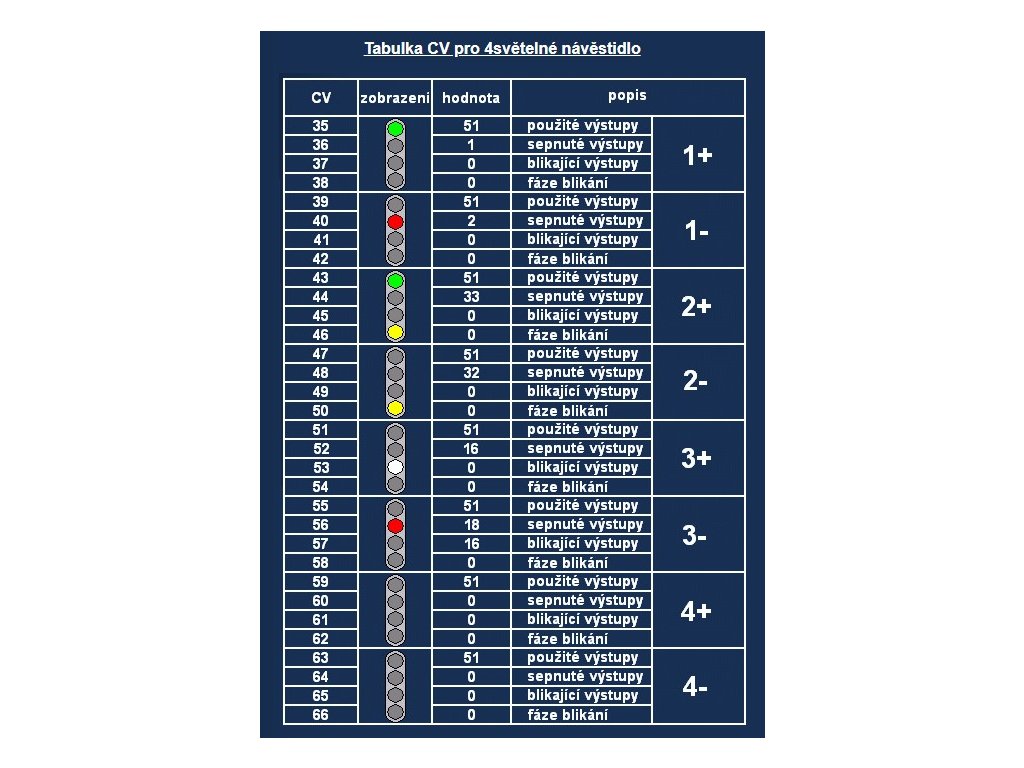

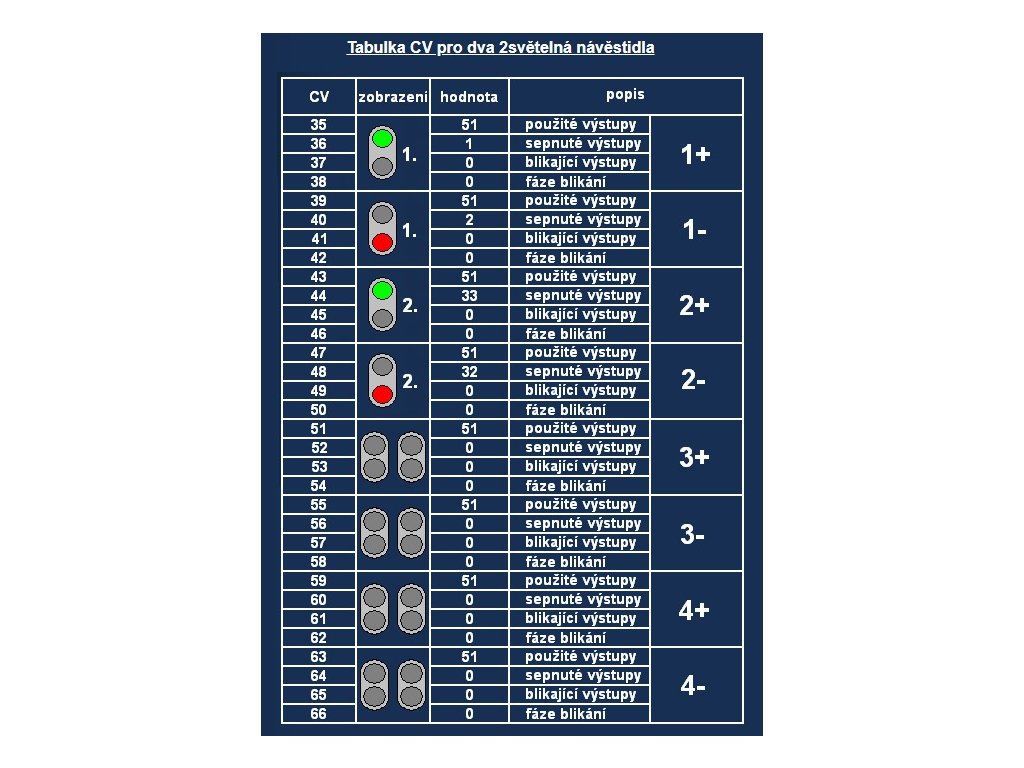

Dekodér je plně programovatelný ,lze naprogramovat chování jakéhokoliv výstupu v závislosti na povelu na vstupu dekodéru.
Zadáváme, který výstup má svítit, který zhasnout, blikat i rychlost blikání.
Další nastavení se provádí v režimu programování na programovací koleji (připojení ke svorkám P- Q u Lenz) u Roco musí být dekodér připojen samostatně k centrále na výstup "TRACK OUT".
