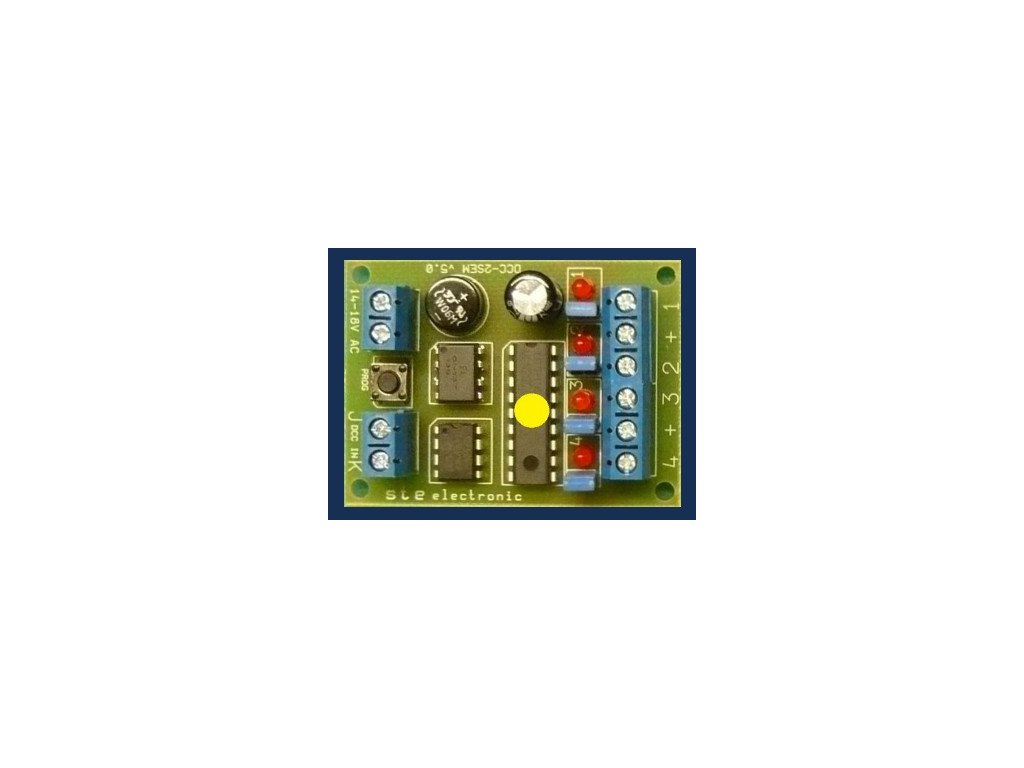

Dekodér návěstidla DCC-2Sem / STE 005

Detailní popis produktu

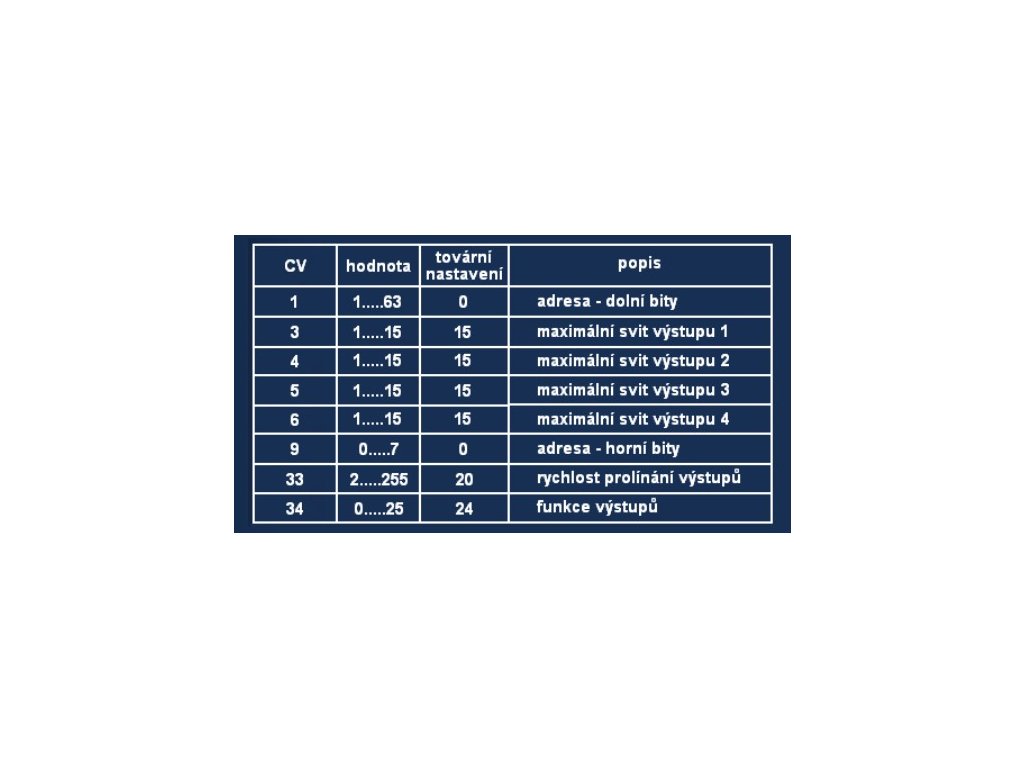

  „CV 1 a 9" nastavujeme pomocí programovacího tlačítka.
         „CV 3-6" umožňuje v malém rozsahu měnit svit
                          LED diod na semaforu.
                          (Hlavní nastavení svitu se provádí změnou
                          předřadných rezistorů ).
         „CV 33" lze měnit rychlost změny stavů výstupů.
                         Od „2" pro skokovou změnu, po „255" pro
                         cca 5 sekund.

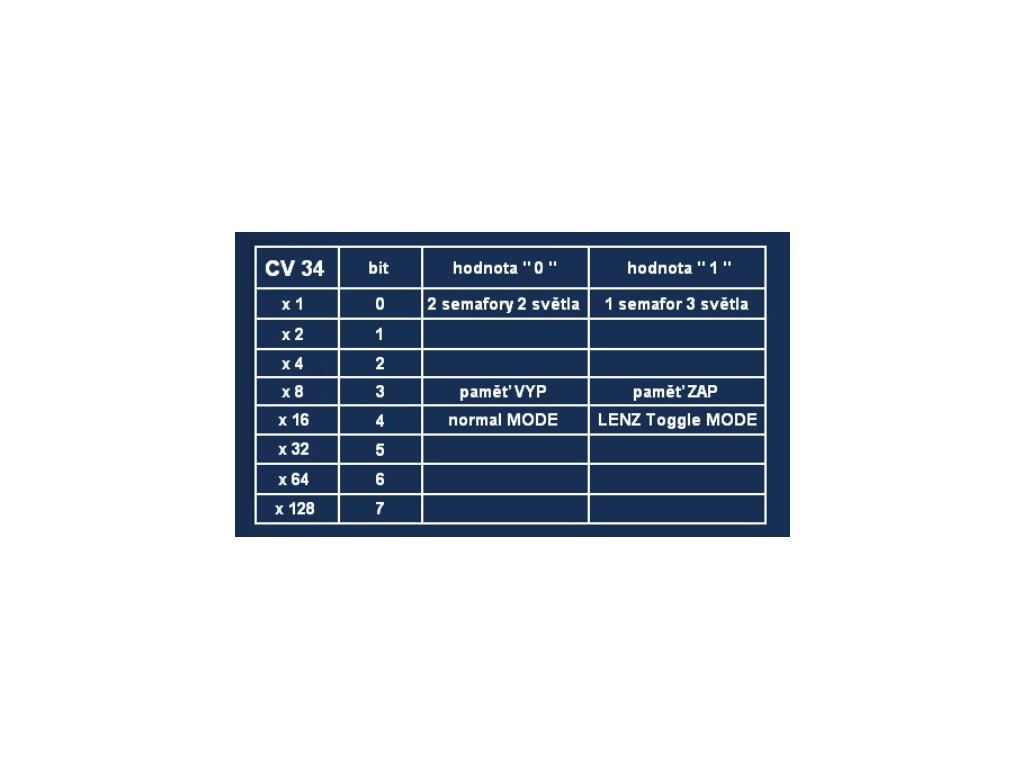

         „CV34" nastavuje funkci výstupů.

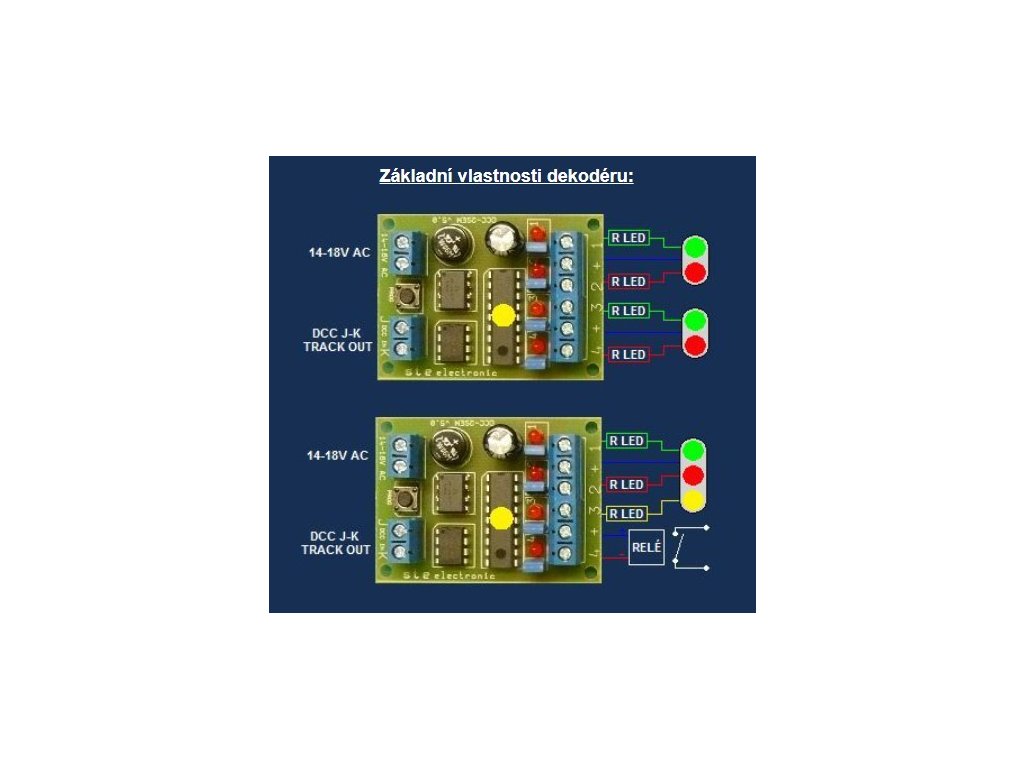

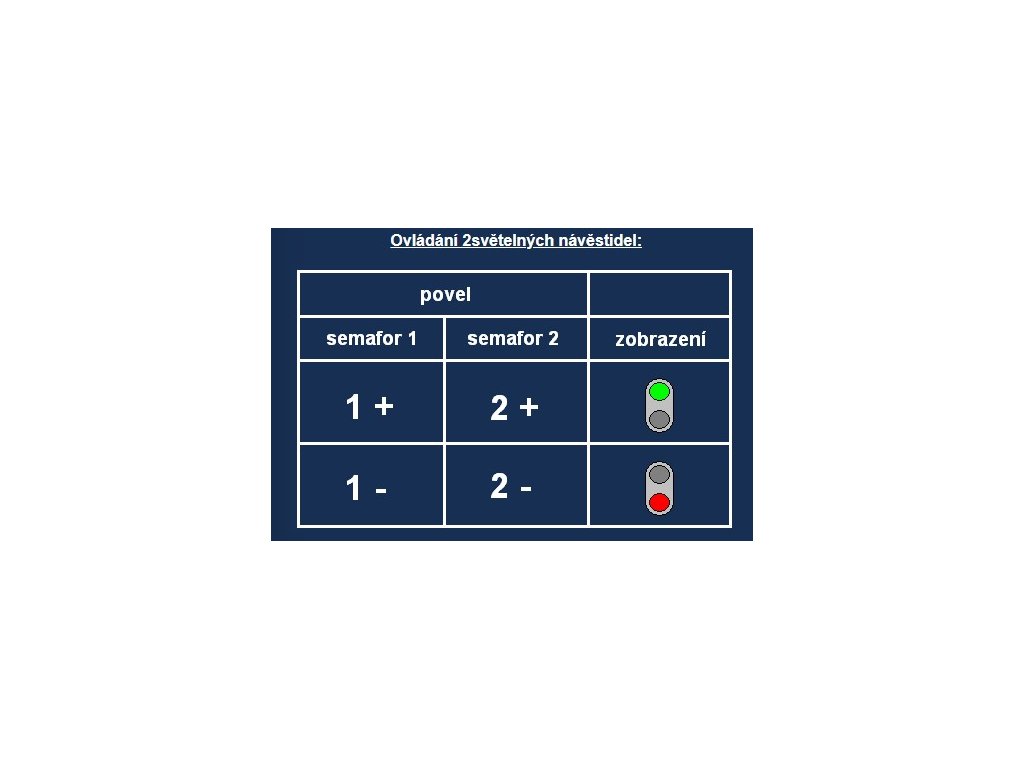

„bit 0"   určuje, zda jsou připojeny 2dvojsvětelná návěstidla
              (hodnota 0x1=0),
              nebo 1 třísvětelné návěstidlo (hodnota 1x1=1).

„bit 3"   určuje, jestli po zapnutí bude návěstidlo zhasnuté
              (hodnota 0x8=0), nebo se na něm rozsvítí poslední
              zadaný povel před vypnutím (hodnota 1x8=8).

„bit 4"   určuje chování výstupu, steCS2,4 a LENZ mají
              „Normal Mode=0x16=0", Roco musí mít
              „Lenz Toggle Mode=1x16=16".

 V závislosti na „násobcích"z levé části tabulky,
může „CV34" mít tyto hodnoty:

„CV34 - 0" - 2 návěstidla 2 světla, zhasnuté návěstidlo,Normal Mode.

„CV34 - 1" - 1 návěstidlo 3 světla, zhasnuté návěstidlo,Normal Mode.

„CV34 - 8" - 2 návěstidla 2 světla , na návěstidle svítí po zapnutí
                      poslední zadaný povel před vypnutím, Normal Mode.

„CV34 - 9" - 1 návěstidlo 3 světla , na návěstidle svítí po zapnutí
                      poslední zadaný povel před vypnutím, Normal Mode.

 „CV34 - 16" - 2 návěstidla 2 světla, zhasnuté návěstidlo,
                       Lenz Toggle Mode.

„CV34 - 17" - 1 návěstidla 3 světla, zhasnuté návěstidlo,
                       Lenz Toggle Mode.

„CV34 - 24" - 2 návěstidla 2 světla, na návěstidle svítí po zapnutí
                       poslední zadaný povel před vypnutím ,Lenz Toggle
                       Mode.

„CV34 - 25" - 1 návěstidlo 3světla, na návěstidle svítí po zapnutí
                        poslední zadaný povel před vypnutím, Lenz Toggle
                        Mode.

 Tovární nastavení = "CV34=0+8+16=24"

Technické údaje:

Vstupní signál:                                     DCC - NMRA kompatibilní
Vstupní napětí:                                     14-18V AC (střídavé)
Výstupní napětí:                                   cca 20V DC (stejnosměrné)
Počet výstupů:                                     4
Proudová zatížitelnost:                       max 1A na jeden výstup
Celková zatížitelnost:                         max 1A celkem na dekodér
