Centrála DCC CS2-4588N / STE 022

Detailní popis produktu

Technické údaje:

Vstupní signál:                                     DCC - NMRA kompatibilní
Vstupní napětí:                                     14-18V AC (střídavé),
                                                              šroubovací svorky, nebo zdířka
                                                              na připojení transformátorů
                                                              ROCO 5.5/2,5mm
Výstupní napětí:                                   13-21V (regulovatelné)
Proudová zatížitelnost:                        max. 2,4A , automatické
                                                             odepnutí výstupu při přetížení
Sběrnice:                                             3x XpressNet v.3, napájení
                                                             12V/1A
                                                              až 31 zařízení XpressNet
Ovládání lokomotiv:                             až 16 lokomotiv
                                                               v současném provozu
                                                               rozsah adres 1 - 9999
Programování:                                     programování a čtení CV
                                                              v módech Direct, Page,
                                                              Register, PoM
                                                              výstup na programovací kolej
Jízdní stupně :                                      podpora 14, 28 a 128 jízdních stupňů
                                                             29 výstupů - F light, F1 - F28
Systém:                                               ovládání příslušenství jako
                                                             ROCO nebo jako LENZ (CV7)
RailCom:                                             obousměrná komunikace (CV7)
Zpětná vazba:                                     S88N přes konektor RJ45 až 128
                                                             vstupů
Rozměry:                                             160x75x53mm

Nastavení systému ovládání:

 Systém ovládání lze měnit zadáním hodnot do CV7 centrály. K centrále nesmí být připojeno žádné příslušenství, ani lokomotiva, jinak by došlo k přeprogramování CV7 v lokomotivě, nebo dekodéru příslušenství.

 Programuje se v režimu PoM a zadávání se spouští zadáním hodnoty 50 do CV7.

Po zadání hodnoty 50 přejde centrála do režimu programování

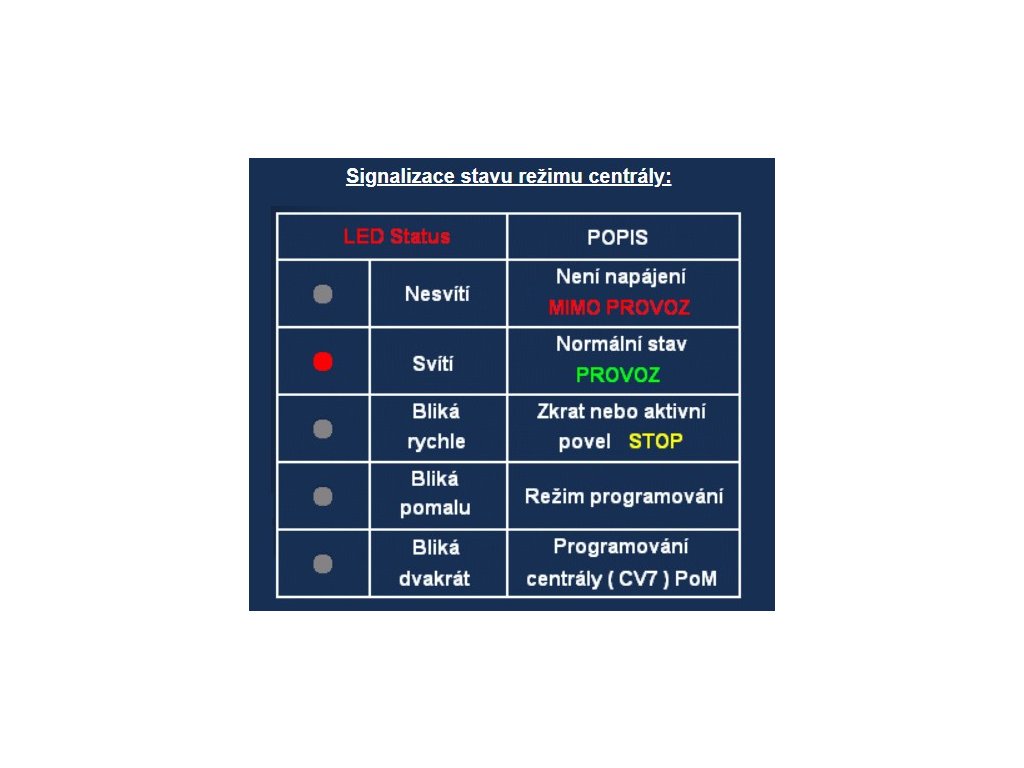

(LED bliká dvakrát za sebou)
a máme 15 sekund na změnu hodnoty v CV7.

Po 15 sekundách přejde centrála do normálního stavu.

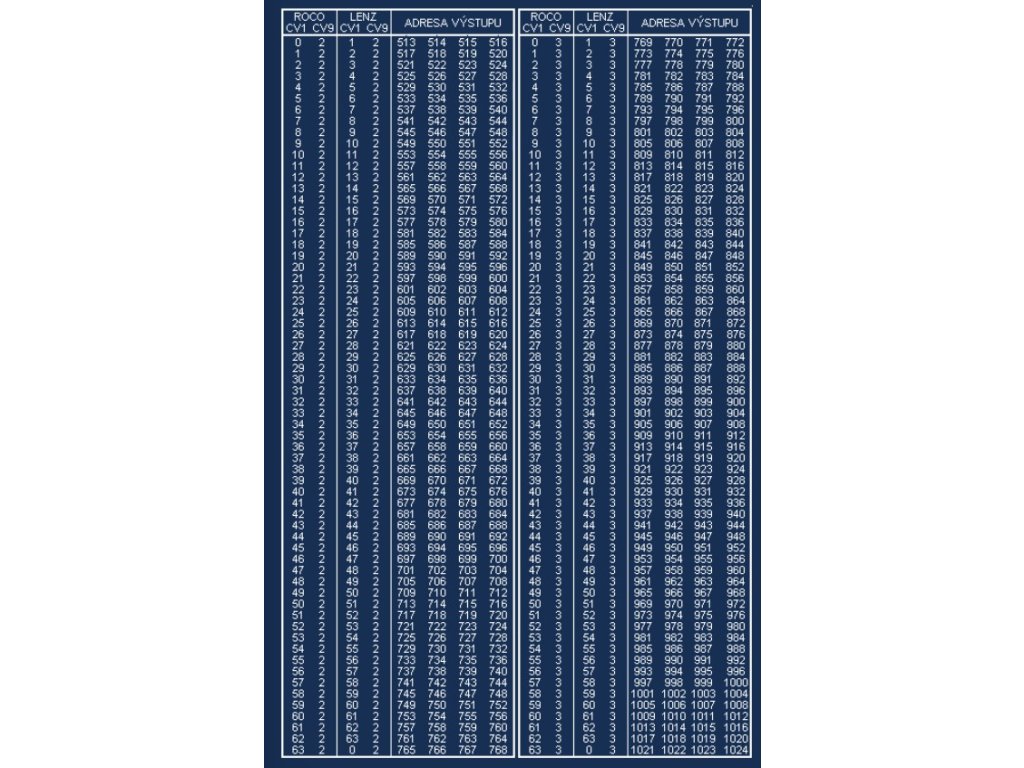

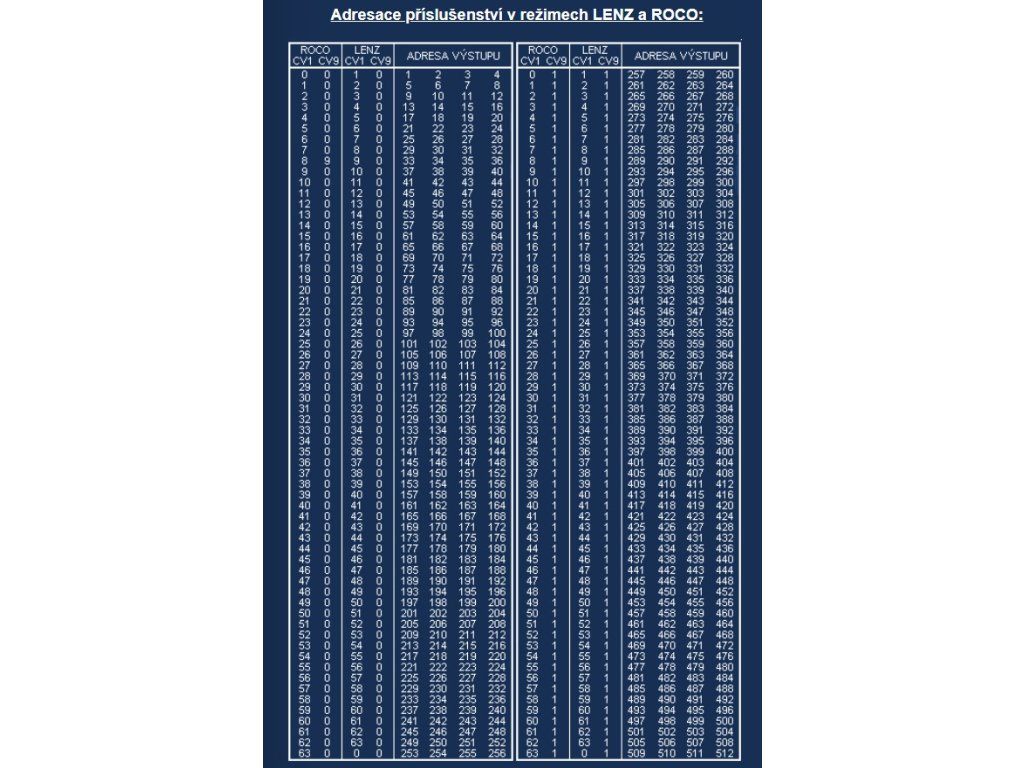

 CV7 = 50 , CV7 = 76 - centrála adresuje příslušenství jako ROCO

             CV7 = 50 , CV7 = 77 - centrála adresuje příslušenství jako LENZ

             CV7 = 50 , CV7 = 92 - obousměrná komunikace RailCom vypnuta

             CV7 = 50 , CV7 = 93 - obousměrná komunikace RailCom zapnuta

Ovladač:

Centrála je primárně určena k provozu s ovladačem ROCO MOUSE2 a ROCO Multimouse.

U ROCO MOUSE2 je ovládání a programování omezeno na hodnoty 1-99,

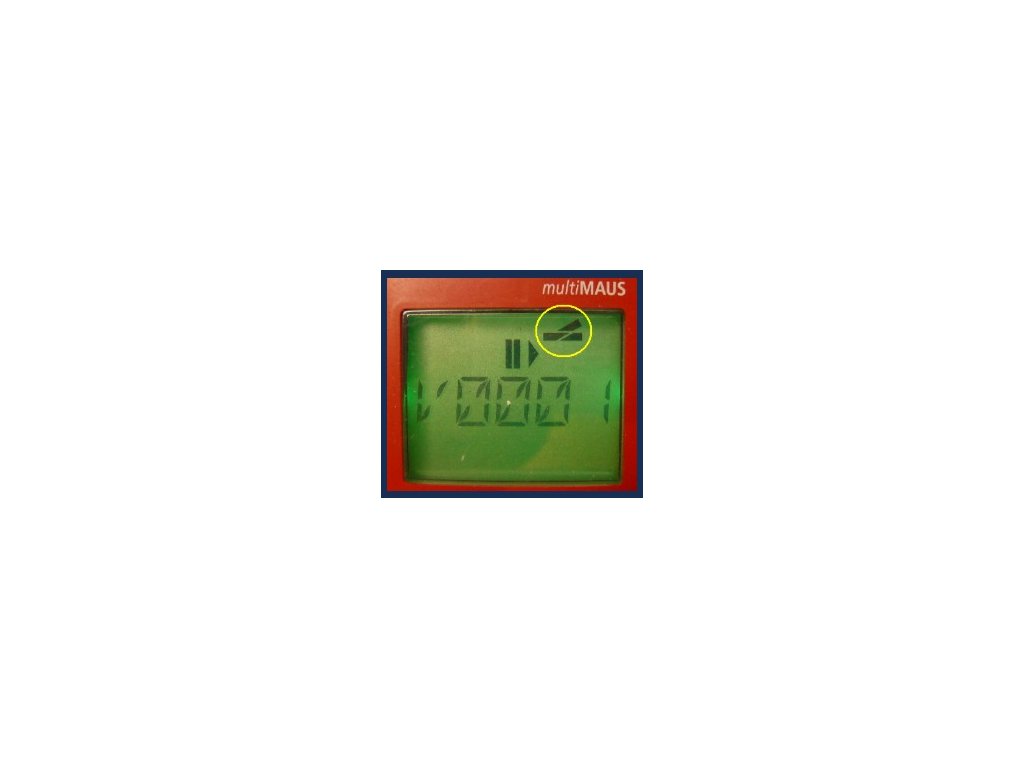

u Multimouse se při ovládání příslušenství zobrazuje symbol výměny na displeji v obou polohách najednou.

 Lze připojit i LENZ LH100, není to na smysluplnou práci, neboť každé druhé hlášení ovladače je ERROR "ERR98"- centrála nepodporuje vyslaný příkaz.. Lze přes to pomocí „ESC" přejít, přesto tuto kombinaci nedoporučuji. S Roco Multimouse se centrála chová korektně.

 Programování pomocí Roco MOUSE2 a ROCO Multimouse je vhodné nastudovat v manuálech od výrobce ovladačů.

Sběrnice XpressNet:

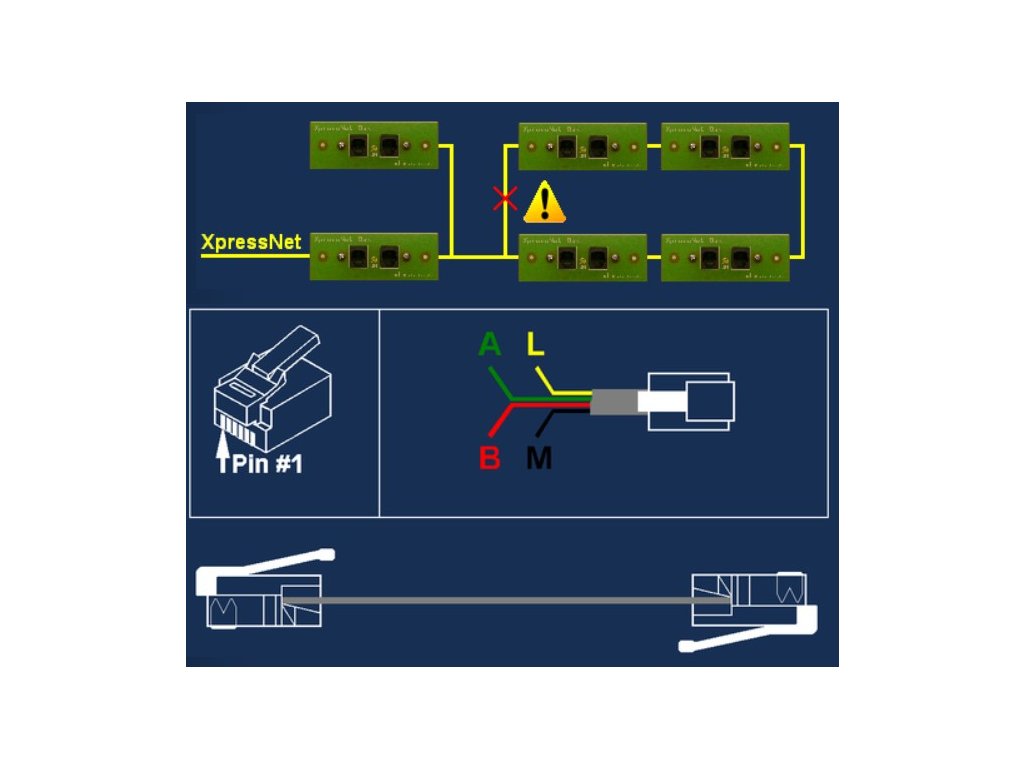

Rozvod sběrnice XpressNet podléhá určitým pravidlům. Připojovací místa lze spojovat pouze sériově, to znamená za sebou, nesmí se vytvořit smyčka, nebo paralelní zapojení.
