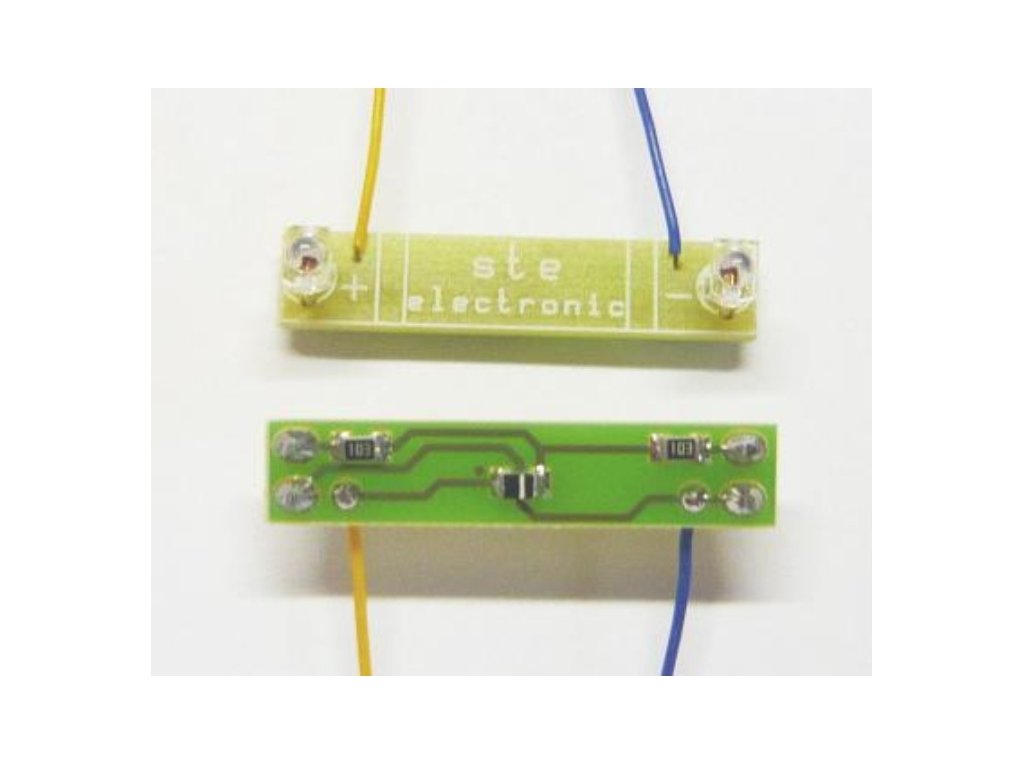

Back light R100 / H0 / STE 048

Modul je určen pro koncové osvětlení osobních vozů ROCO 1:100. Je připraven pro připojení k modulu osvětlení DC i DCC. Použití do vozů dalších výrobců je možné, pokud bude vhodná rozteč LED, ale tento manuál se nezabývá zástavbou do nich. Je možný provoz na DC i DCC.

Na modulu jsou 2 červené LED diody.

Pojezd vozu je třeba vybavit vhodným snímáním proudu, které není součástí dodávky. Pro většinu vozů jsou vhodné snímací kontakty 050 2SK1-HO.

 Rezistory na modulu jsou počítány pro napájení 5V. Při analogovém provozu bez modulu osvětlení, nebo při připojení k jinému napájecímu napětí je nutné zařazení vhodného rezistoru k omezení svitu diod, který není součástí dodávky a jeho hodnotu je třeba určit individuálně, podle vlastního požadavku intenzity osvětlení.

Modul obsahuje ochrannou diodu proti přepólování.
